降低SMT爐溫測試儀的測定誤差值的方法

日期: 2019-11-15 14:19:42.0 作者: admin 瀏覽次數: 3545

瀏覽次數: 3545

所有爐溫測試儀在出廠的時候，基本上都嚴密的檢查過，但是在使用的時候還會存在各種原因?qū)е略谑褂脿t溫測試儀測量時，有可能不能準確的記錄溫度。為了更準確的得到測量數據，特整理了以下降低SMT爐溫測試儀的測定誤差值的方法。

1 、熱電偶的直徑和熱反應

回流爐溫度測試儀通常使用直徑是0.2φ的熱電偶，如果需要迅速熱反應時，推薦使用直徑是0.1φ的熱電偶。

如果是以大量生產的基板作為樣品，并使用熱硬化型粘合劑固定時，使用耐久性較強的0.2φ熱電偶就可以。但是，如果是測定扁平零件等的較細引線時，就不適合使用0.2φ的熱電偶。這時，建議使用0.1φ的熱電偶，熱電偶的前端和測定部固定時使用耐熱膠帶或粘合劑都可以。

2 、關于熱電偶的前端連接部

熱電偶的前端在連接異種金屬后，和根部間會產生電壓。熱電偶的前端連接部分越小反應就越好。如果把前端部分呈現又圓又大的熱電偶或前端部分扭在一起的熱電偶連接到焊錫上，就不能進行正確的測定。所以在連接的時候請小心注意。

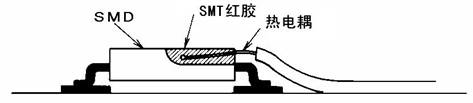

3、熱電偶的使用示例

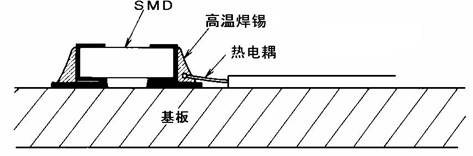

例1)測定焊錫的溫度時

確認較大零件的側面等、升溫較難的地方的焊錫是否到達溶解溫度。確認基板的頂端、焊錫的內部是否達到熔化的溫度和時間。
